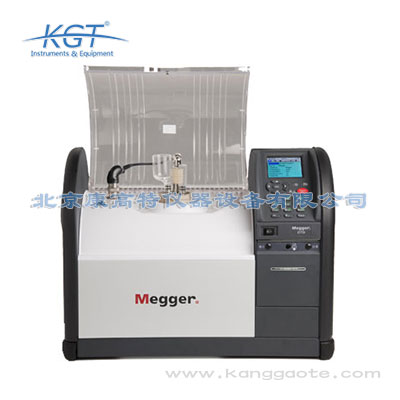

OTD絕緣油介損測試儀簡介：
?Oil Tan Delta（油介損，簡稱 OTD）是實驗室儀器，用于測量絕緣油的介損、電阻率和相對介電常數。
?這些測試能讓用戶更好地掌握絕緣油的整體質量，并指示是否存在污染。
?Megger公司為OTD開發的各項功能可確保更大限度地提高實驗室的工作效率。
?微處理器控制的電感應加熱器使整個容器內的溫度保持一致，符合IEC 60247標A準的要求；而冷卻方面，通過風扇有效地縮短容器冷卻時間。
?OTD的溫度測量量程是 10 oC至 110oC，*度為 ±1oC。可設置為在測試之前預熱。
?OTD配備自動排油裝置，無需移動油容器。
?用戶安全至上，考慮到這一點，Megger設計了兩路帶裕量的獨立式高電壓切斷電路。如果因任何原因用戶需要中止測試，按下任何一個按鍵即可立即終止測試并切斷高電壓。
?容器組件的設計更大程度地提高了注油速度，更大限度減少了湍流并避免了空氣混入。容器只有 32 個組件，易于拆裝。
?使用校準檢查器，可以執行快速測量檢查，以驗證介損、電阻率和介電常數測量值。通過授權服務中心的現場校準服務，可在必要時調整測量值并更大程度地縮短停機時間。
?OTD還可存儲多達 6 個額外的用戶自定義測試序列。儀器與Megger 資產和數據管理軟件Power DB Lite 免費綁定在一起，它是下載數據和打印結果的理想工具。
OTD絕緣油介損測試儀特點：
?全自動標準測試及用戶自定義測試-遵循所有國際標準
?集成的測試容器加熱及冷卻系統
?高效的注油裝置和集成的自動排油裝置
?IEC 60247 創新型測試容器 - 易于組裝和清潔
?設備可存儲多達 50 個記錄并可將記錄下載至 PC
?小巧輕便（22 千克/48.5 磅）
OTD測試套件預裝了16個標準測試序列，以支持一系列國際標準。
?IEC 60247:2004；
?IEC 61620:1998；
?ASTM D924-08；
?ASTM D1169:2002；
?BS 5737:1979；
?JIS C2101:1999；
?VDE 0380-2:2005_01；
?IS 6262:1971；
?IS 6103:1971；
Tan Delta
測試范圍
1x10-6 up to 4
分辨率
1x10-6
精度
± 1% reading ± 1 x 10-5
相對介電常數
測試范圍1 up to 30
分辨率
0.01
精度 ± 0.5%
電阻率測量
范圍
2.5 MΩm up to 100 TΩm
分辨率
0.01
測試溫度
范圍
10 °C - 110 °C
分辨率 0.1 °C
精度 ± 1 °C
測試電壓
AC 范圍
500 V - 2000 V
55 Hz
DC范圍
125 V - 500 V
準矩形方波
100 V 0.3 Hz
分辨率
1 V
精度
±2% ±1 V
100 V - 240 V
50 Hz - 60 Hz
300 VA
結果頻率
tan ? (Sin) 40 Hz - 65 Hz
Quasi 100 V 0.3 Hz
環境規格
操作溫度范圍
0 °C - 50 °C (32 °F - 122 °F)
存儲溫度范圍
-20 °C - 55 °C (4 °F - 131 °F)
90% non-condensing
580 x 420 x 290 mm
(22.8 x 16.5 x 11.5 inch)
測試單元
電容范圍
70 pf (± 3 pf)
2.7 kg (5.9 lb)
316L 不銹鋼/石英玻璃
有關精度值的詳細測量范圍和環境條件，請參閱用戶指南。
5 GΩ, 500 MΩ, 50 MΩ, 5 MΩ
±1%
電容
200 pF ±1%
Tan Delta 精度
±2% from calibrated value
相對介電常數精度
±1% from calibrated value
電阻率準確度
±1% from calibrated value
操作溫度范圍
+15 oC - +30 oC
存儲溫度范圍
-20 oC - +50 oC
< 60% RH
-
